在現代自動化物流和制造業中，AGV小車已成為提高生產效率和降低人工成本的重要工具。為了保證AGV小車的連續、高效運行，可靠的充電系統是必不可少的。本文將詳細介紹AGV小車充電器及充電樁的結構、工作原理、充電流程及應用案例。

一、 AGV小車充電器及充電樁的結構

AGV小車充電系統主要由充電器和充電樁兩部分組成，每個部分都在保證AGV小車的正常運行中發揮著關鍵作用。

1.1. 充電器
充電器是將電能轉換為適合AGV小車電池使用的電能的設備。其主要組成部分包括：
電源模塊：將交流電（AC）轉換為直流電（DC），以適應AGV小車電池的需求。
控制模塊：監控和管理充電過程，確保電池充電的安全性和高效性。
冷卻系統：防止充電器在長時間工作時過熱，提高充電器的使用壽命。

1.2. 充電樁
充電樁是AGV小車進行充電操作的接口設備。其主要組成部分包括：
充電接口：與AGV小車連接，傳輸電能。
控制面板：顯示充電狀態、剩余電量等信息，并可以進行操作控制。
通信模塊：與AGV小車和中央控制系統進行數據交換，確保充電過程的智能化和自動化。

二、工作原理

AGV小車充電系統的工作原理包括電能轉換、充電控制和智能管理三個方面。

2.1. 電能轉換
充電器通過電源模塊將外部電網提供的交流電轉換為直流電。這個過程包括電壓轉換和整流，確保輸出電流符合AGV小車電池的需求。

2.2. 充電控制
充電過程由充電器的控制模塊進行監控和管理。控制模塊根據電池的充電狀態（如電壓、電流、溫度）調整充電參數，確保電池在更佳狀態下進行充電，防止過充或過熱。

2.3. 智能管理
充電樁通過通信模塊與AGV小車和中央控制系統進行數據交換。充電樁能夠?qū)崟r監控充電狀態，并將相關數據上傳到中央控制系統進行記錄和分析。同時，充電樁也可以接收中央控制系統的指令，實現智能化充電管理。

三、充電流程

3.1. 任務接收：
當AGV小車電量低于設定值時，中央控制系統會下達充電指令，指示AGV小車前往最近的充電樁。

3.2. 路徑規劃：
AGV小車通過導航系統規劃更優路徑，并避開障礙物，前往充電樁。

3.3. 充電連接：
到達充電樁后，AGV小車通過充電接口與充電樁連接，開始充電。

3.4. 充電過程：
   充電器將電能傳輸至AGV小車電池，充電樁通過通信模塊監控充電狀態，確保充電過程安全、高效。

3.5.充電完成：
當電池充滿電后，充電樁會自動斷開充電連接，并通知中央控制系統，AGV小車準備重新投入工作。

四、應用案例

應用背景

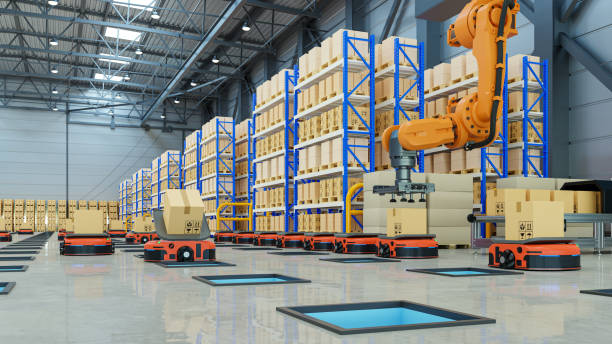

某大型物流中心引入了多臺AGV小車進行倉庫物料搬運。然而，由于AGV小車需要頻繁充電，物流中心決定建立一套高效的充電系統，以確保AGV小車的持續運行。

解決方案
根據物流中心的需求，設計了一套智能化充電系統，包括多個充電樁和中央控制系統。每個充電樁都配備了先進的通信模塊和控制面板，能夠?qū)崟r監控充電狀態，并與中央控制系統進行數據交換。

實施效果
自引入智能化充電系統以來，AGV小車的運行效率顯著提高。充電系統能夠根據AGV小車的運行狀態智能分配充電任務，減少了充電等待時間，提高了整體物流效率。
